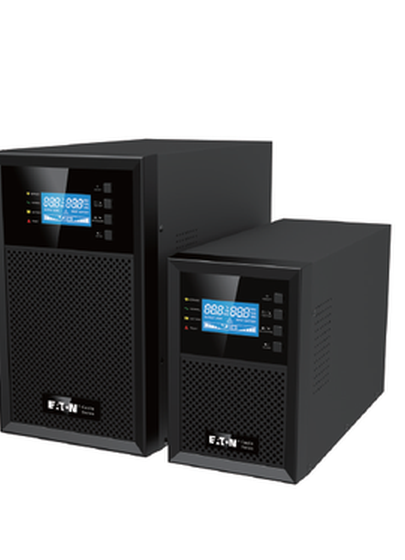

伊頓 Eaton Castle Tower UPS (1/2/3k FG2 系列)
產品簡介
伊頓 Castle FG2 系列 UPS 採用最高等級的在線式雙轉換拓撲結構，融合了內部旁路機制、先進的數位化智慧控制技術，以及直觀易用的 大型 LCD 使用介面，為您的關鍵負載設備提供卓越、穩定的電力保障。
此系列產品具備 0.9 輸出功率因數，相較於前代產品 (0.8 PF) 大幅提升，能提供更多的有效功率（Watt），實現更強的帶載能力。Castle FG2 系列能夠高效應對包括電壓波動、頻率不穩等在內的 9 種電力品質問題，並具有超寬輸入電壓範圍，確保設備在惡劣的電力環境下也能順利運行。同時，此系列採用低空載損耗設計，並支援 ECO 高效供電模式，是符合綠色節能需求的台灣製造（MIT）產品。
主要應用場景：
• 小型企業、銀行分行、電信等小型資料中心的交流供電。
• 網路、通信系統、自動控制系統交流供電。
• 記憶體、網路設備、VoIP、通訊設備、自動化設備、Office 辦公及精密儀器設備的交流供電。
標準配置
伊頓 Castle FG2 系列提供優異的電氣性能與豐富的標準配置，確保高可靠性和易用性。
• 高效能輸出： 輸出功率因數高達 0.9，比傳統 UPS 多出 12% 的輸出功率，可支援更多負載使用。
• 優異的能源效率： AC-AC 效率在市電模式下最高可達 90% (C-3000FG2)，並支援 ECO 節能模式，效率 >94%。
• 寬廣的電力適應性： 具備 65~145Vac 超寬輸入範圍，可有效適應惡劣電力環境，並可搭配發電機使用。輸入功率因數 (PFC) 高達 0.99 以上。
• 直觀管理介面： 配備 大型 LCD 顯示螢幕，UPS 運行狀態、參數一目了然。
• 通訊與監控： 標配 USB、RS232、EPO（緊急斷電） 以及 ROO（遠端開機） 通訊埠，支援靈活監控。
• 擴充插槽： 附 mini 智慧卡槽，易於擴展通訊功能。
• 高可靠設計： 關鍵部件採用 Coating 塗層設計，具備更強的防潮/防塵能力，提升整體可靠性。
• 安規認證： 符合 BSMI 認證。
可選配置
為滿足用戶延長備援時間和遠端管理的需求，本系列支援多樣化的擴充選項。
• 擴展電池模組 (EBM)： 可選配外接 EBM (擴展電池模組)，以延長系統的備援時間和可靠性。最多可增加 4 組 EBM。
• 網路通訊卡： 可透過 mini 智慧卡槽選配 NMC mini card 或 CMC mini card (Modbus)，支援 Web/SNMP 介面進行遠端監控。
• 乾接點卡： 可選配 AS-400 mini card，提供乾接點信號。
• 其他配件： 支援選配轉接線 (NEMA 5-20R to NEMA 5-15P) 及插座盒 (NEMA L5-30R)。
產品描述
伊頓 Castle FG2 系列 UPS 採用 線上雙轉換技術，這是一種頂級的電源保護架構，能夠提供 零轉換時間 的純淨電力。
性能優化與電力品質：
• 純淨穩定輸出： 無論市電品質如何，UPS 均持續監控電力狀態並調節電壓和頻率，提供純淨 正弦波 輸出。
• 高輸入功因： 採用有源功率因數校正 (PFC) 技術，輸入功率因數超過 0.99，有效減少對市電電網的污染，並達到節約能源、降低系統成本的目的。
• 強大過載能力： 在市電模式下，超載能力強，可承受 105～130% 負載持續 60 秒，以及 130～150% 負載持續 10 秒。
• 高效節能： 支援 ECO 高效供電模式，在市電旁路狀態下提供高達 94% 以上 的效率，減少電力損耗。
智慧管理功能：
• 智慧電池管理： 採用智慧化電池管理技術，有效延長電池壽命並保障系統可靠性。
• 彈性設置： 支援 恆壓恆頻 (CVCF) 模式應用，並可透過 LCD 螢幕或軟體進行多種參數設置，例如輸出電壓、頻率等。
• 尺寸緊湊： 作為直立式（Tower）機型，其外觀尺寸設計緊湊，便於安裝於辦公室或實驗室環境。
技術參數，安裝配置參數表
以下為 C-1000FG2、C-2000FG2 和 C-3000FG2 直立式 UPS 的主要技術參數：
產品型號 | C-1000FG2 | C-2000FG2 | C-3000FG2 |
額定容量 (VA/W) | 1000VA / 900W | 2000VA / 1800W | 3000VA / 2700W |
輸出功率因數 | 0.9 | 0.9 | 0.9 |
輸入電壓範圍 (Vac) | 65~145Vac ±5Vac (單相二線) | 65~145Vac ±5Vac (單相二線) | 65~145Vac ±5Vac (單相二線) |
AC-AC 效率 (市電模式) | 88% | 89% | 90% |
ECO 模式效率 | >94% | >94% | >94% |
電池電壓/容量 | 36V / 12V 9Ah x 3pcs | 72V / 12V 9Ah x 6pcs | 72V / 12V 9Ah x 6pcs |
輸出電壓穩定度 | ±2% | ±2% | ±2% |
轉換時間 (市電 <-> 電池) | 0 ms | 0 ms | 0 ms |
輸出插座 | NEMA5-15R x 4 | 端子座 + NEMA5-15R x 4 + NEMA5-20R x 2 | 端子座 + NEMA5-15R x 4 + NEMA5-20R x 4 |
UPS 尺寸 (寬x深x高) (mm) | 144x439x224 | 190x366x323 | 190x366x332.2 |
UPS 淨重 (KG) | 12.9 | 23.9 | 25.3 |
噪音 (1 公尺距離) | <55dB | <55dB | <55dB |
備援時間預估 (標準機內部電池):
產品型號 | 滿載 (W) | 滿載備援時間 (分鐘) | 半載備援時間 (分鐘) |
C-1000FG2 | 900W | ≥ 6 分鐘 | ≥ 15 分鐘 |
C-2000FG2 | 1800W | ≥ 6 分鐘 | ≥ 14 分鐘 |
C-3000FG2 | 2700W | ≥ 4 分鐘 | ≥ 12 分鐘 |

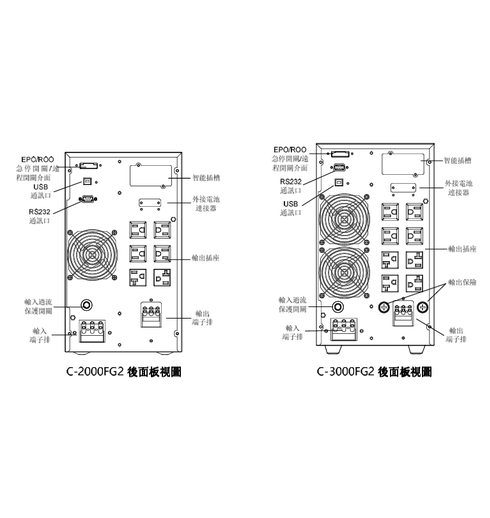

安裝配置參數：
• 結構形式： 直立式 (Tower)。
• 通訊與監控： 標配 RS232、USB、EPO、ROO、智慧卡槽（支援 NMC mini card, CMC mini, AS-400 mini 選配）。
• 擴展性： 可選配 EBM，至多可增加 4 組。
• 操作環境： 溫度 0°C ~ 40°C；濕度 0%～97%（無冷凝結露）。
新款 FG2 系列在電力效能、效率、環境適應性及管理介面上均有顯著提升。以下是兩代產品之間主要優異之處的比較表：
伊頓 Castle 直立式 UPS 新舊產品比較（1-3kVA）
特點 | 舊款 C-1000F / C-2000F / C-3000F | 新款 C-1000FG2 / C-2000FG2 / C-3000FG2 | 優異之處 |
取代世代 | 舊款 Castle 1-3K F 系列（預計 2026 年 6 月 30 日起陸續停產） | 取代舊款 F 系列，現已可下單 | 技術升級 [] |
輸出功率因數 | 0.8 | 0.9 | 有功功率（W）提升，比舊款多出約 12% 的輸出功率。 |
額定有功功率 | C-1000F：1000VA / 800W C-2000F：2000VA / 1600W C-3000F：3000VA / 2400W | C-1000FG2：1000VA / 900W C-2000FG2：2000VA / 1800W C-3000FG2：3000VA / 2700W | 輸出能力顯著增加，能支援更多負載設備。 |
輸入電壓範圍 | 80V～140V (C-1000F) | 65V～145Vac ±5Vac | 採用超寬輸入範圍，具有更強的惡劣電力環境適應性，可搭配發電機使用。 |
AC-AC 效率 | 典型值 86% | 最高可達 90% (C-3000FG2) | 整機運行效率更高，有助於降低電力損耗和營運成本。 |
高效節能模式 | 不適用（NA） | 支援 ECO 模式，效率最高可達 >94% | 提供高效供電模式（節能模式），進一步降低電力消耗。 |
輸入功率因數 | ≧0.98 | >0.99 | 輸入功率因數更高，有效減少對市電電網的污染。 |
過載能力 | ＜150% 負載維持 25 秒內 | 105%～130% 負載維持 60 秒；130%～150% 負載維持 10 秒 | 延長輕微過載的持續時間，系統耐用性更強。 |
顯示與管理 | LED 指示燈 | 大型 LCD 顯示螢幕 | 提供直觀易用的人機介面，運行狀態和參數一目了然。 |
可靠性設計 | 標準 | 關鍵部件採用 Coating 塗層設計 | 增強了防潮/防塵能力，提升了整體可靠性。 |
備援時間 | C-1000F：滿載 >5 分鐘 | C-1000FG2：滿載 ≧6 分鐘 | 滿載及半載備援時間均有所延長。 |
