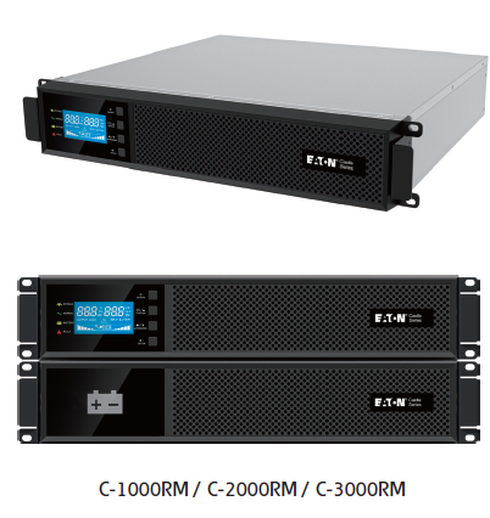

伊頓 Eaton Castle Rack UPS (1/2/3k RM 系列)
產品簡介
伊頓 Castle Rackmount RM 系列 UPS 以其卓越的在線式雙轉換拓撲結構，為您提供高效且穩定的電力保障。此系列融合了內部旁路機制、先進的數位化智慧控制技術，以及直觀易用的 大型 LCD 使用介面，是保護機架式伺服器、儲存產品及其他網路設備的理想選擇。
Castle RM 系列 能夠應對包括電壓波動、頻率不穩在內的 9 種電力品質問題，並具有超寬的輸入電壓範圍，確保設備在惡劣的電力環境下也能順利運行。C-1000RM 至 C-3000RM 系列採用 2U 短深度緊湊尺寸設計，特別適合於空間有限的機櫃環境。
主要應用場景：
• 小型企業、銀行分行、電信等小型資料中心。
• 網路、通信系統、自動控制系統交流供電。
• 記憶體、網路設備、VoIP、通訊設備、自動化設備、辦公室及精密儀器設備的交流供電。
標準配置
伊頓 Castle RM 系列提供了完整的功能和連接埠，確保安裝和管理便利性。
• 先進的 LCD 顯示螢幕： 提供大型 LCD，使 UPS 運行狀態和參數一目了然。
• 高輸出功率因數： 0.9 輸出功因，提供更高的有效功率（Watt），例如 C-1000RM 為 1000VA/900W，C-3000RM 為 3000VA/2700W。
• 超寬輸入電壓範圍： 支援 65~145Vac 超寬輸入範圍，可搭配發電機使用。
• 高效節能模式： 支援 ECO 高效供電（節能）模式，AC-AC 效率可達 92% 以上。
• 豐富的通訊介面： 標配 USB、RS232、EPO（緊急斷電）、ROO（遠端開機）通訊埠，以及一個 mini 智慧卡槽，支援靈活監控。
• 緊湊尺寸： 2U 高度，具備短深度緊湊尺寸設計，便於安裝和配置。
• 堅固耐用： 關鍵部件採用 Coating 塗層設計，防潮/防塵能力更強，整體可靠性高。
• 輸出插座： C-1000RM 標準配備 NEMA 5-15R x 8 個插座。
• 安規認證： 符合 BSMI 認證。
可選配置
為滿足用戶的客製化需求及進階管理功能，可透過 mini 智慧卡槽擴充通訊能力，並外接電池以延長備援時間。
• 網路通訊卡 (SNMP)： 可選配 NMC mini card，支援 Web/SNMP 介面，實現遠端監控。
• 環境監控卡： 可選配 CMC mini card (Modbus) 或 AS-400 mini card (乾接點卡)。
• 擴展電池模組 (EBM)： 提供可選配的 2U 擴充電池箱（EBM），用於延長系統的備援時間和可靠性，至多可增加 4 組。
• 機架安裝配件： 可選購 滑軌（RK-RM）。
產品描述
伊頓 Castle RM 系列 UPS 採用線上雙轉換（On-Line Double Conversion）技術，這是一種最高等級的電力保護架構。
性能卓越與電力可靠性：
• 雙轉換技術： UPS 持續監控電力狀態，並調節電壓和頻率，無論市電品質如何，都能提供純淨正弦波輸出，實現零轉換時間。
• 高效率運行： 支援 ECO 節能模式，效率可達 92% 以上。
• 超強環境適應性： 具備 65V 至 145V 的超寬輸入電壓範圍，使其能夠在電力環境惡劣的地區穩定運行，並有效隔離發電機產生的不良電力。
• 強大的過載能力： 在市電模式下，可承受 105%～130% 負載持續 60 秒，並在 130%～150% 負載持續 10 秒。
智慧管理與靈活性：
• 智慧電池管理（ABM）： 採用智慧化電池管理技術，有效延長電池壽命並保障系統可靠性。
• 多功能 LCD： 大型圖形化 LCD 顯示螢幕，讓用戶輕鬆查看運行狀態、警報、參數，並進行增強配置。
• CVCF 模式： 支援 恆壓恆頻（CVCF）模式 應用。
• 短深度設計： 僅 2U 高度，具備短深度緊湊尺寸 (439.8 x 428 x 88 mm 或 439.8 x 640 x 88 mm)，節省寶貴的機架空間。
技術參數，安裝配置參數表
以下為 C-1000RM、C-2000RM 和 C-3000RM 機架式 UPS 的主要技術參數：
產品型號 | C-1000RM | C-2000RM | C-3000RM |
額定容量 (VA/W) | 1000VA / 900W | 2000VA / 1800W | 3000VA / 2700W |
輸出功率因數 | 0.9 | 0.9 | 0.9 |
輸入電壓範圍 (LV) | 65~145V±5V（單相二線） | 65~145V±5V（單相二線） | 65~145V±5V（單相二線） |
輸入功率因數 (PFC) | >0.99 | >0.99 | >0.99 |
輸入/輸出插頭 | NEMA 5-15P | NEMA 5-20P | NEMA L5-30P |

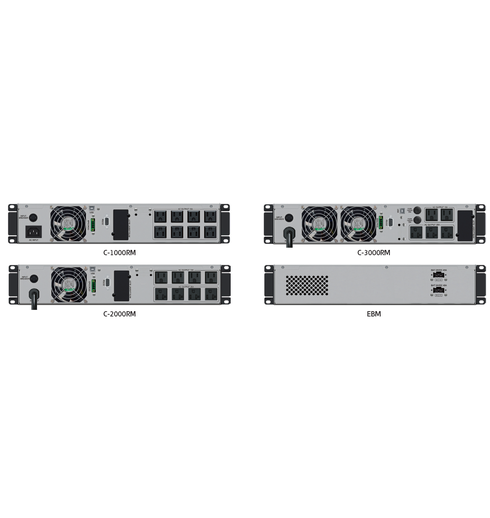

輸出插座 | NEMA 5-15R x 8 | NEMA 5-15R x 4, NEMA 5-20R x 4 | NEMA 5-15R x 2, NEMA 5-20R x 3 |
轉換時間 (市電 <-> 電池) | 0 ms | 0 ms | 0 ms |
效率 (市電模式/ECO) | 88% / >92% | 89% / >92% | 90% / >94% |
UPS 尺寸 (寬x深x高) (mm) | 439.8 x 428 x 88 (2U) | 439.8 x 428 x 88 (2U) | 439.8 x 640 x 88 (2U) |
UPS 淨重 (KG) | 12.8 | 18.9 | 28.1 |
電池電壓/數量 | 24V / 12V 9AH x 2pcs | 48V / 12V 9AH x 4pcs | 72V / 12V 9AH x 6pcs |
可外接 EBM 數量 | 至多 4 組 | 至多 4 組 | 至多 4 組 |
噪音 (1 公尺) | <50dB | <50dB | <50dB |
備援時間預估 (半載/滿載)：
• C-1000RM (900W)：半載 (450W) ≥ 10 分鐘，滿載 (900W) ≥ 3.5 分鐘。
◦ 在 400W 負載下，預估運行約 13 分鐘。
• C-2000RM (1800W)：滿載 (1800W) ≥ 3.5 分鐘。
◦ 在 900W 負載下，預估運行約 9 分鐘。
• C-3000RM (2700W)：滿載 (2700W) ≥ 3.5 分鐘。
◦ 在 1000W 負載下，預估運行約 15 分鐘。
安裝配置參數：
• 結構形式： 機架式 (Rackmount) 2U 高度。
• 安裝方式： 支援機架安裝，可選購滑軌 (RK-RM)。
• 通訊與監控： 標配 RS232, USB, EPO, ROO, 智慧卡槽（支援 NMC mini card, CMC mini, AS-400 mini 選配）。
• 應用環境： 溫度 0°C ~ 40°C；濕度 0%～97%（無冷凝結露）。
新款(RM款)與舊款(RN款)詳細規格差異比較（以 C1000RM與C1000RN 為基準）：
特點 | C-1000RN（舊型號） | C-1000RM（新型號） | 提升/差異說明 |
產品世代 | 舊款 Castle Rack 系列 | 新型 Castle RM Rackmount 系列 | C-1000RM 是 C-1000RN 的取代機型 |
停產資訊 | 預計於 2026 年 6 月 30 日起陸續停產 。 | 取代 C-1000RN 的新系列，現可下單。 | - |
額定容量 | 1000VA / 800W | 1000VA / 900W | 有功功率（W）提高 100W。 |
輸出功率因數 | 0.8 | 0.9 | 新機型提供更高的輸出功率因數。 |
輸入電壓範圍 | 80V～138V | 65V～145V (±5V) | 新機型的輸入電壓範圍更廣（超寬輸入範圍），可搭配發電機使用 。 |
輸入功率因數 (IPF) | ≧0.95 | >0.99 | 新機型的輸入功率因數更高。 |
效率 (AC to AC) | ≧84%（典型值 84%） | 典型值 88% | 新機型的 AC-AC 效率更高。 |
高效模式 (HE/ECO) | 不適用 | >92% | C-1000RM 支援 ECO 高效供電（節能）模式 。 |
過載能力 | 110%~130% 維持 10 秒內 | 105～130% 60 秒； 130～150% 10 秒 | C-1000RM 的過載持續時間更長。 |
輸出插座 | NEMA 5-15R × 4 | NEMA 5-15R × 8 | C-1000RM 提供了更多的插座數量。 |
電池電壓 | 36Vdc | 24V | C-1000RN 的直流電壓是 36Vdc，而 C-1000RM 則是 24V 。 |
尺寸（寬x深x高） | 430.6 × 547 × 88 mm（高度 2U） | 439.8 × 428 × 88 mm（2U 短深度緊湊尺寸） | C-1000RM 的深度更短，適合空間有限的環境。 |
顯示與管理 | LED 顯示器（C-RN 系列） | 大型 LCD 顯示螢幕（C-RM 系列） | C-1000RM 提供大型 LCD，運行狀態、參數一目了然 。 |
總結來說，C-1000RM 在效能、電源品質適應性、管理便利性以及體積上均優於 C-1000RN，並提供更高的輸出功率和效率，是更現代化的機架式 UPS 解決方案 。
