EATON 93T(100kVA~200kVA)
產品簡介
伊頓 93T (100kVA~200kVA)
產品簡介
伊頓 93T 100kVA~200kVA 是一款創新的新一代三相不斷電系統，可提供 100 kVA 到 200 kVA 功率範圍的電源解決方案。此機型屬於高性能與高可用性的不斷電系統（UPS），其設計採用了伊頓的全球技術平台，並彙集了伊頓公司在電源系統設計方面近 50 年的先進技術和豐富經驗。
93T UPS 專為中小型應用提供可靠運行、管理簡便的電力保護系統。它能為資料中心、金融中心、企業機房、工業自動化、教育系統、醫療系統或大型辦公室等應用場所的最關鍵負載，提供純淨、不間斷、高品質的電源保障。藉由優越的性能和較低的總運營成本（TCO），93T 協助客戶克服預算不足和機房空間有限的限制。
可選配置
I. 硬體保護和開關配置
• 反向饋電保護裝置： 一體化機型可選擇內建配置反向饋電保護功能，無需額外配置外部裝置。此功能符合 IEC 62040-1 標準，能為操作人員提供更安全的操作條件。
◦ 註：雖然部分文件將其列為一體化機型的標準配置，但其設計是可內建選配的。
• 內部開關模組： 93T UPS 機櫃內部的部分開關可以選擇配置：
◦ 維護旁路開關（MBS）。
◦ 整流輸入開關。
◦ 逆變輸出開關。
◦ 旁路開關。
• 進線方式配置： 雖然此機型預設支援下進線，但客戶可在現場進行單輸入或雙輸入的轉換配置。
II. 電池和儲能配置
93T 系列無內部電池，僅支援外部電池系統。
• 電池類型支援： 93T 可支援多種電池類型，具備高度彈性，包括 VRLA 鉛酸電池、鎳鎘電池 (NiCad)，以及鋰電池等。
◦ 93T 支援業界最高的充電功率，可提供高達 UPS 額定功率 70% 的充電能力，特別適用於鋰電池應用。
• 電池配置彈性： 在併機系統中，93T 支援機櫃之間配置共用電池或獨立/分散式電池系統。
• 超寬電池電壓範圍： 支援 320Vdc 至 607Vdc 的超寬電壓範圍，VRLA 電池可配置節數範圍為 32 到 44 節（偶數可調），且無需降額。
III. 通訊與監控配件
93T UPS 配備 2 個 Mini-slot 智慧通訊擴充卡槽，可供客戶依需求選配通訊卡以實現數智化管理。
• 伊頓第二代通訊卡：
◦ Gigabit 網路卡 (M3 Card)：支援 SNMP 和 HTTP 等協議，並與 1000Base-T 乙太網路整合，可用於遠端管理監控軟體 Intelligent Power Manager® (IPM®)。
◦ 工業閘道卡 (Modbus RTU/TCP/IP Card)：支援 Network-M2 的所有功能，同時支援 MODBUS TCP 和 RTU 協議，以及樓宇管理系統（BMS）的連接，實現監控和管理功能。
◦ EMP DT1H1C2 溫濕度感測器： 作為 M2/M3 專用配件，可透過 USB 介面連接，最多支援同時使用三個感測器，偵測環境的溫度和濕度。
• 標準 AS400/RS232 介面卡： 可透過 DB9 介面提供乾接點模式，將 UPS 訊息傳遞到警告系統、PLC 或電腦系統。
• 遠端緊急斷電（REPO）開關： 客戶可提供遠端 EPO 開關，以在緊急情況下使 UPS 斷開所有輸出。
IV. 系統功能配置
• 併機擴容： 內建 Hot-sync 熱同步併機技術，標準支援最多 4 台併機擴容，最大系統負載可達 800kW。
• 高效模式併機： 支援 ESS 高效模式併機。
• 高效模式啟用： 只有在工廠或服務人員啟用了高階節能解決方案 (ESS) 模式功能的情況下，彩色觸控螢幕上才會顯示「ESS 模式」的啟用按鈕。
產品描述
極致高效能與高CP值
• 輸出功率因數 1.0：提供最大有功功率，使系統容量利用率達 100%。
• 雙轉換模式效率高達 96% 以上：採用三電平拓樸結構，在一般負載率下，可維持優異的能源使用效率。
• ESS 交流直供模式效率高達 99%：在不降低系統可靠性的情況下，顯著減少能源損耗，並支援 ESS 高效模式併機。

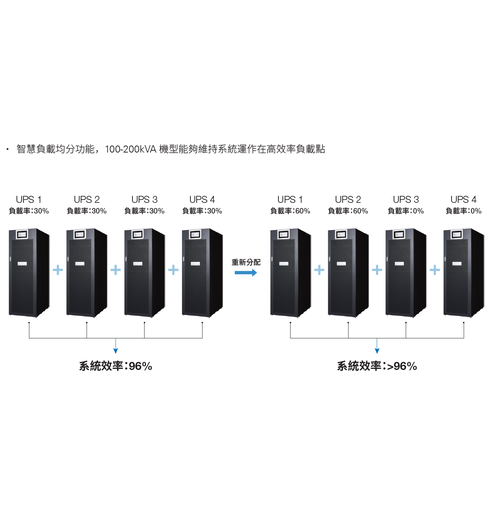

• 智慧負載均分功能：100-200kVA 機型能夠維持系統運作在高效率負載點。

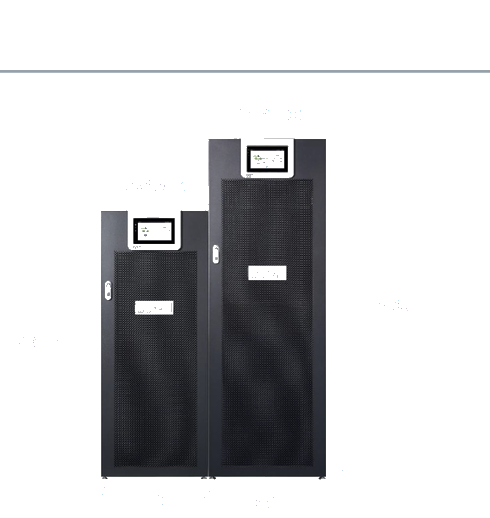

• 超省占地：採用高功率密度設計，佔地面積僅 0.47m²。
• ECT 假負載測試功能：支援利用內部循環產生自我負載進行測試，優化調試流程。
卓越可靠性與高可用性
• 高可靠性電容：交直流電容均通過雙 85 高溫高濕試驗 1000 小時測試認證。
• 電容 NTC 溫度監測：即時監控濾波電容溫度，杜絕溫度過高帶來的安全隱患。

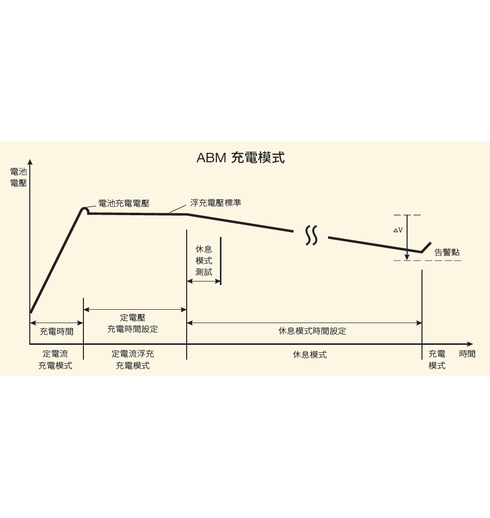

• ABM® 智慧電池管理技術：透過優化電池充電，有效減緩電池老化速度，可延長電池壽命 50% 以上。
• 快速維護：採用模組化設計，支援模組層級維護，平均修復時間（MTTR）小於 30 分鐘。
• 最大短路電流耐受能力：Icc 等級高達 35kA。
• 反向饋電保護：一體化機型可選配或標準配置反向饋電保護裝置，符合 IEC 62040-1 標準，提供更安全的操作條件。
高彈性與數智化管理
• 靈活擴展：內建 Hot-sync 熱同步併機技術，支援最高 4 台併機擴容，最大系統負載可達 800kW。
• 多樣化電池支援：支援多種電池類型，包括 VRLA 鉛酸電池、NiCad 鎳鎘電池、及鋰電池等。
• 業界最高充電功率：強大的充電器可提供高達 UPS 額定功率 70% 的充電能力，以達成更長的備援時間，並適用鋰電池應用。
• 超寬電池電壓範圍：支援 320Vdc 至 607Vdc 的超寬範圍。
• 7 吋彩色觸控螢幕：配備高清晰可觸摸顯示螢幕，用於系統狀態和效能的控制與監控，操作簡單。
• 智慧通訊介面：配備 2 個智慧通訊卡槽，可搭配伊頓最新第二代通訊卡，支援 SNMP、Modbus RTU/TCP/IP 等協議，並可相容遠端 UPS 智慧管理監控軟體 IPM®。
