前陣子因電腦的電源供應器掛了,除了因老舊原因之外,也順道檢查一下我的不斷電系統,結果也順便給我發現電池也有問題,就順便整理一下了。
之前會使用 UPS 是因為有落雷在租處附近,結果害我主機整台掛掉,此後就買台最入門的來防萬一。不過這次電源供應器應該不是 UPS 的關係,因電源供應器是供電不足,應該是電容老化吧。

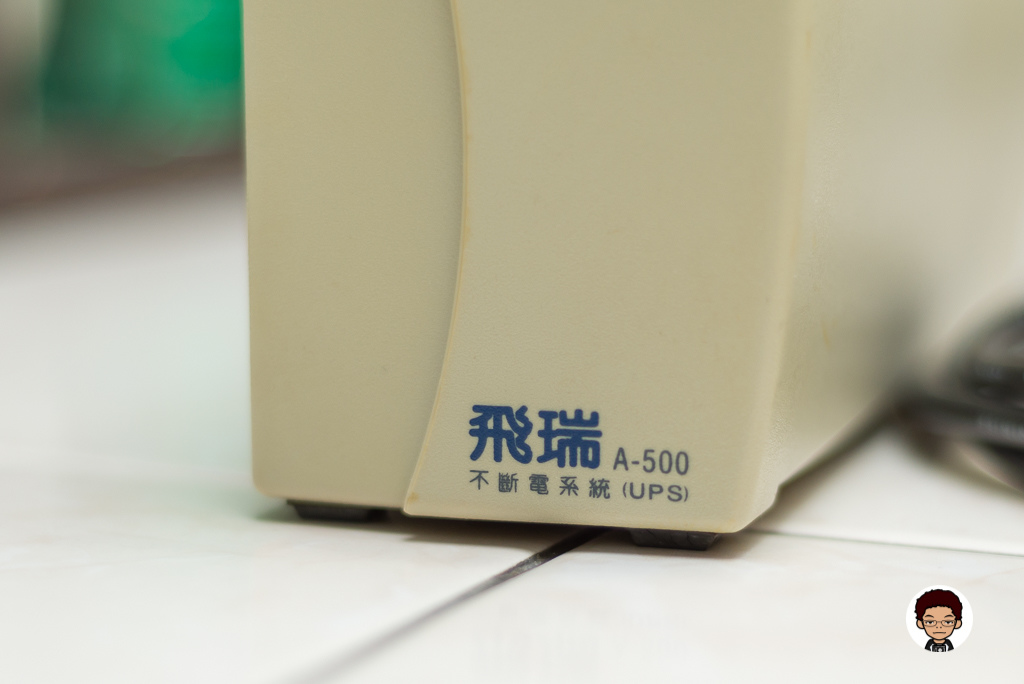

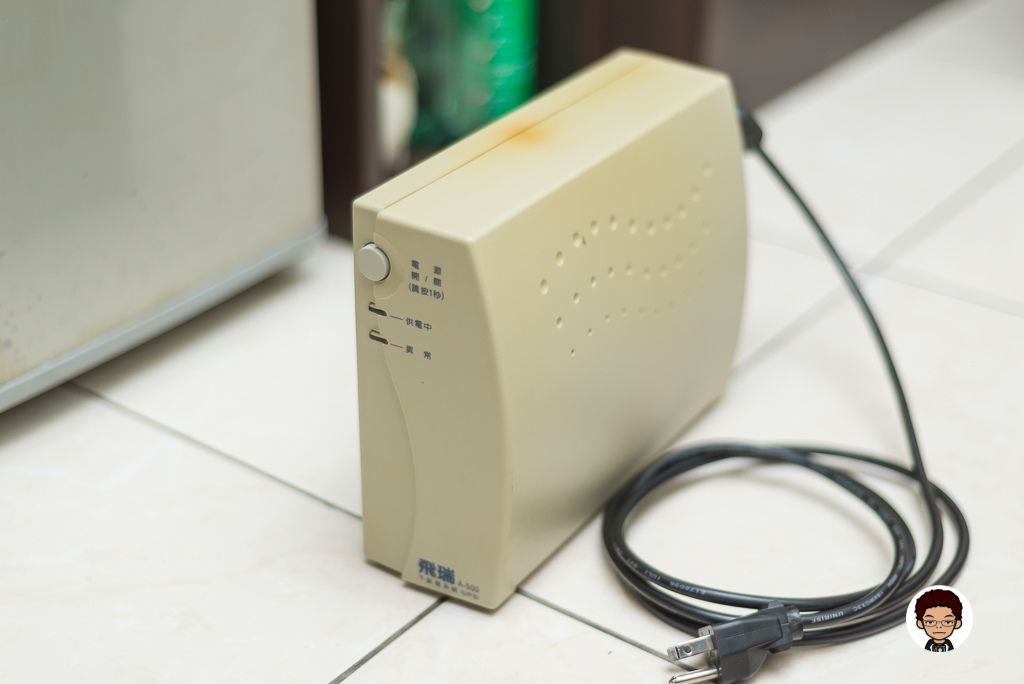

▼上圖看得出有年紀了,型號是飛瑞的 A-500。
![飛瑞 A-500 -03.JPG 飛瑞 A-500 -03.JPG](https://pic.pimg.tw/x14006/1531473544-1017414092.jpg)

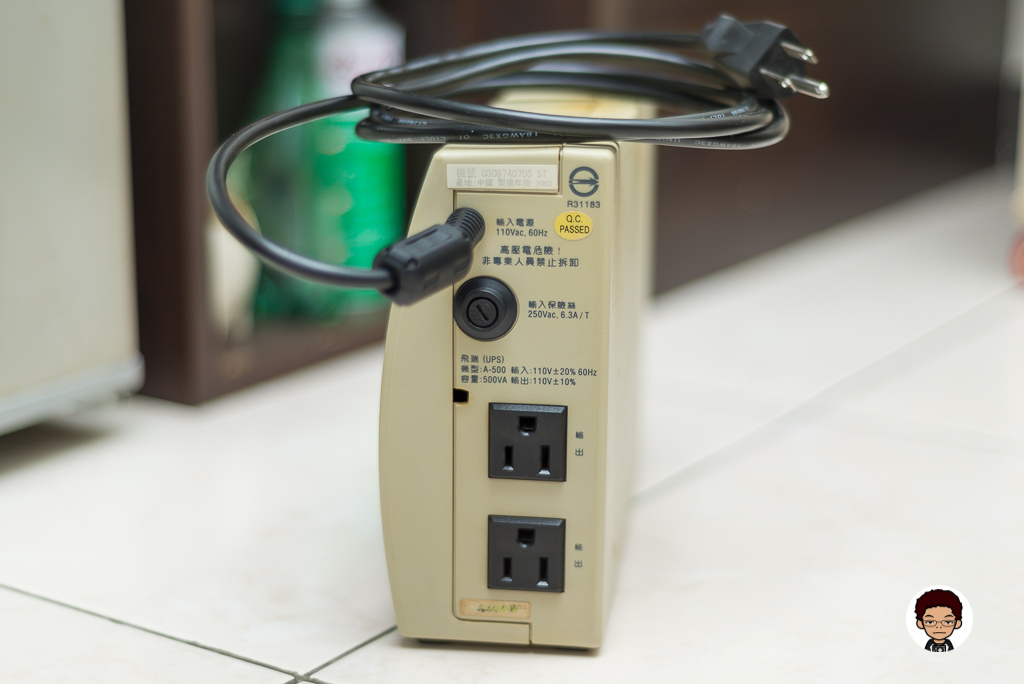

▼後頭標示的規格及兩組輸出插頭和保險絲。中間那個洞是我曾接線拿他來幫機車電池充電 XD
![飛瑞 A-500 -04.JPG 飛瑞 A-500 -04.JPG](https://pic.pimg.tw/x14006/1531473544-2896344850.jpg)

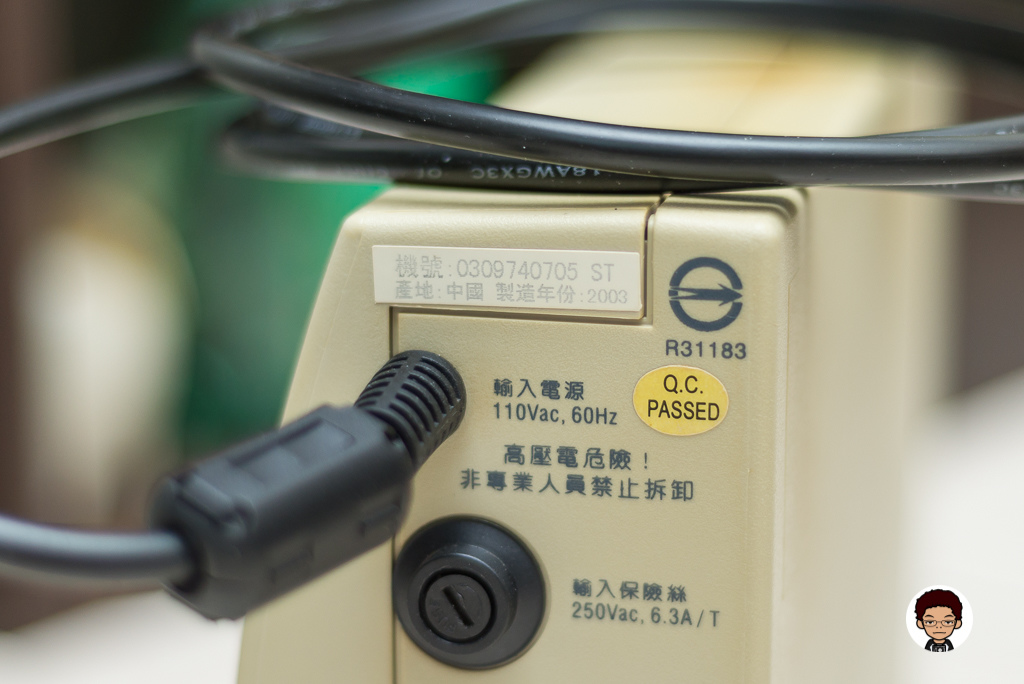

▼輸入及保險絲標示,還有製造年份~
![飛瑞 A-500 -05.JPG 飛瑞 A-500 -05.JPG](https://pic.pimg.tw/x14006/1531473544-893028851.jpg)

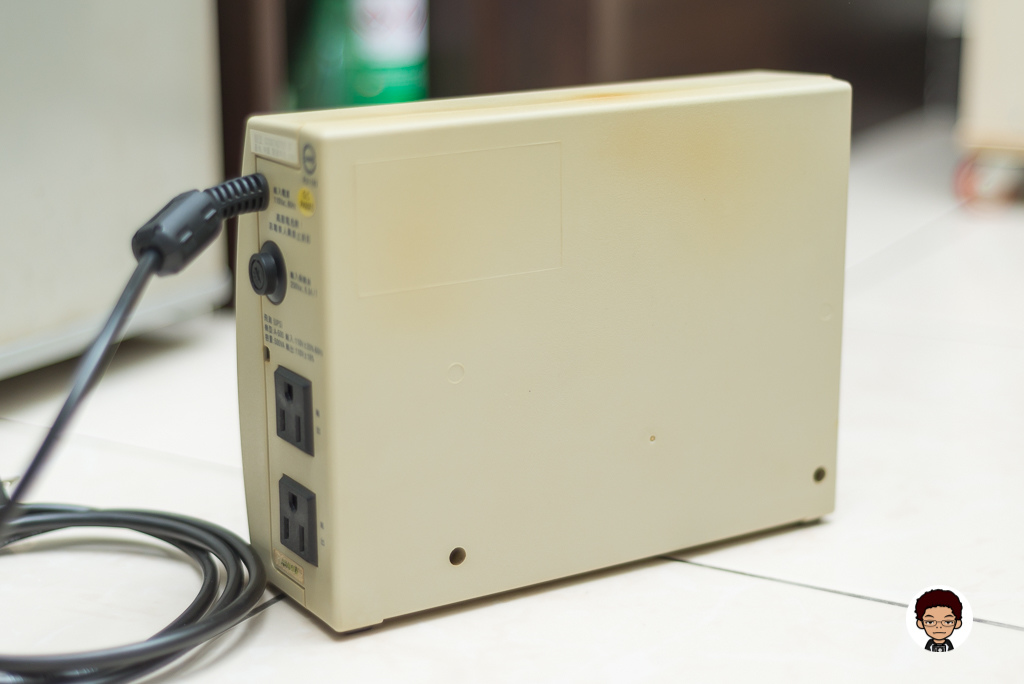

▼機背下方兩顆十字螺絲而已。拆開。
![飛瑞 A-500 -06.JPG 飛瑞 A-500 -06.JPG](https://pic.pimg.tw/x14006/1531473544-4263426046.jpg)

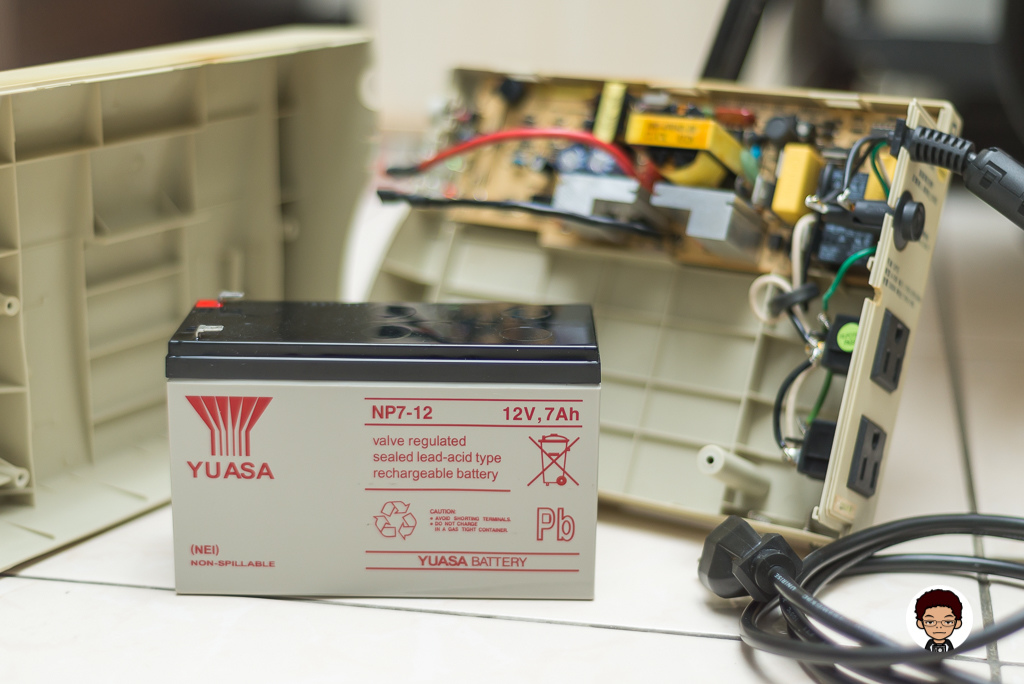

▼拆開後就剩正負極線插著電池,把線拔開就可以取下電池了。電池型號為 YUASA NP7-12 12V,7Ah
![飛瑞 A-500 -07.JPG 飛瑞 A-500 -07.JPG](https://pic.pimg.tw/x14006/1531473546-1724554516.jpg)

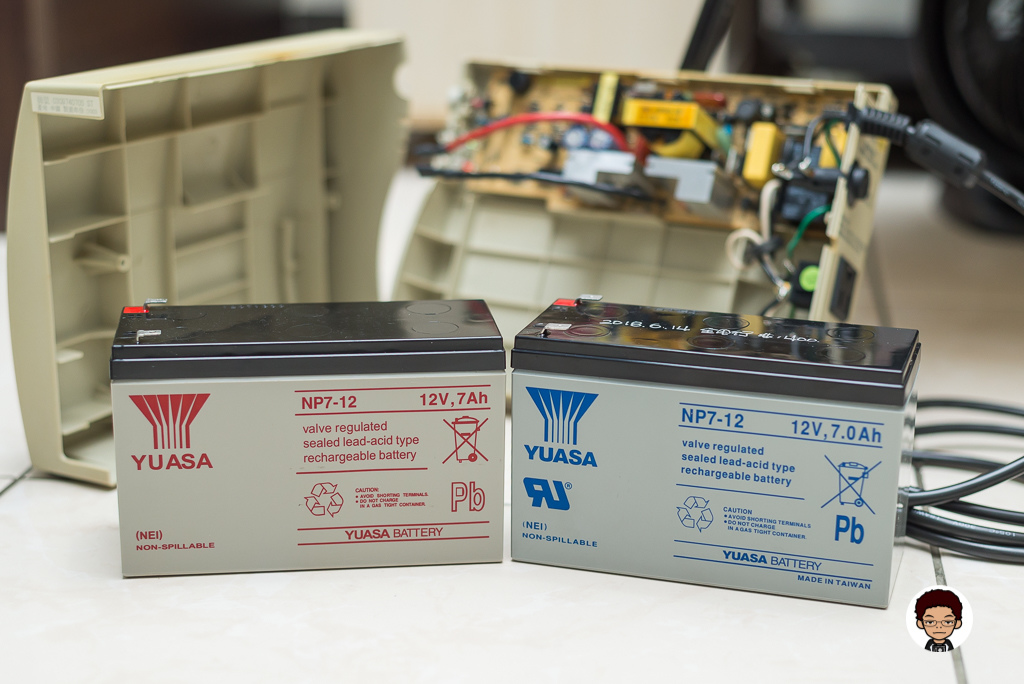

▼左為舊電池,右為新電池,至於顏色有何差異則不了解。
![飛瑞 A-500 -08.JPG 飛瑞 A-500 -08.JPG](https://pic.pimg.tw/x14006/1531473546-2488076482.jpg)

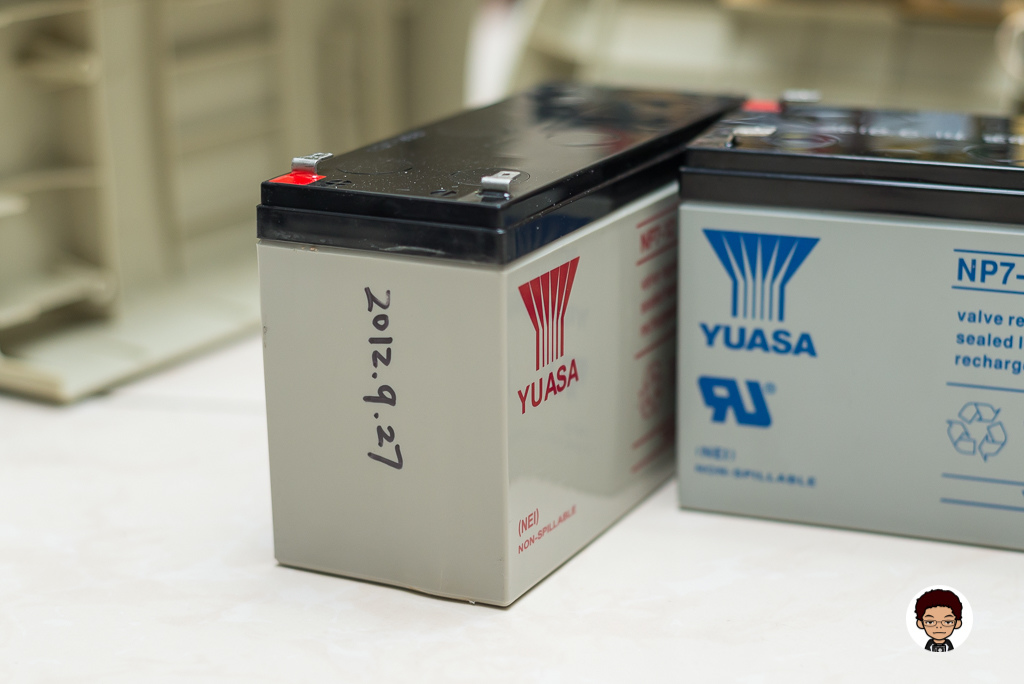

▼原舊電池換裝時間。咦?下方好像凸凸的?
![飛瑞 A-500 -09.JPG 飛瑞 A-500 -09.JPG](https://pic.pimg.tw/x14006/1531473546-973726358.jpg)

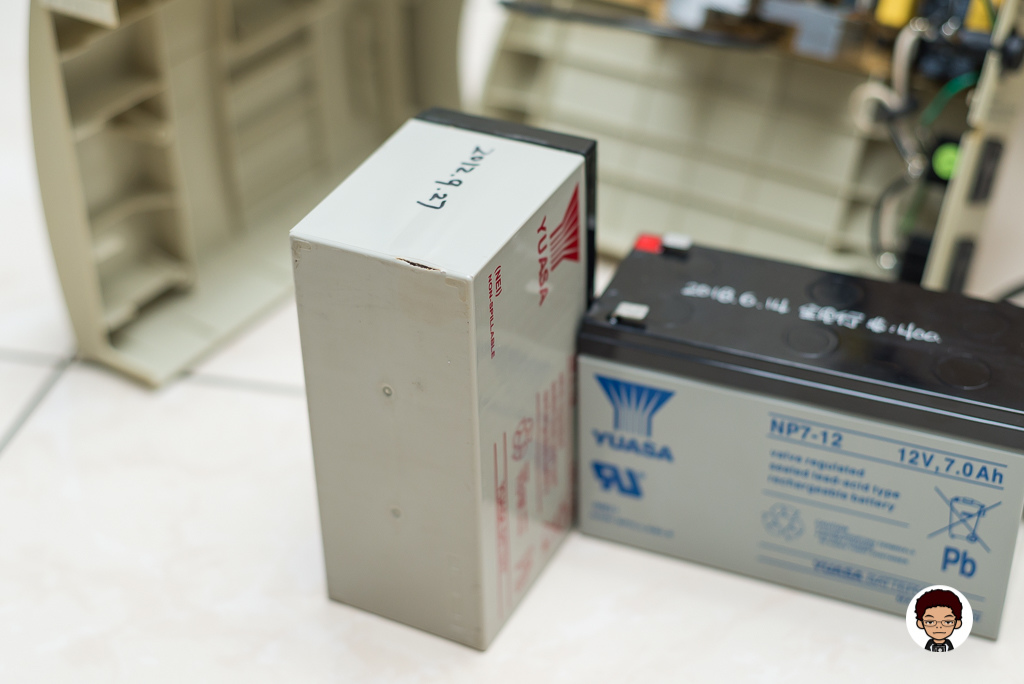

▼原來是因長期處於滿充,澎漲撐破外殼了。但在 UPS 上輸出好像也沒什麼問題,但時間會短不少。
![飛瑞 A-500 -10.JPG 飛瑞 A-500 -10.JPG](https://pic.pimg.tw/x14006/1531473546-1374875642.jpg)

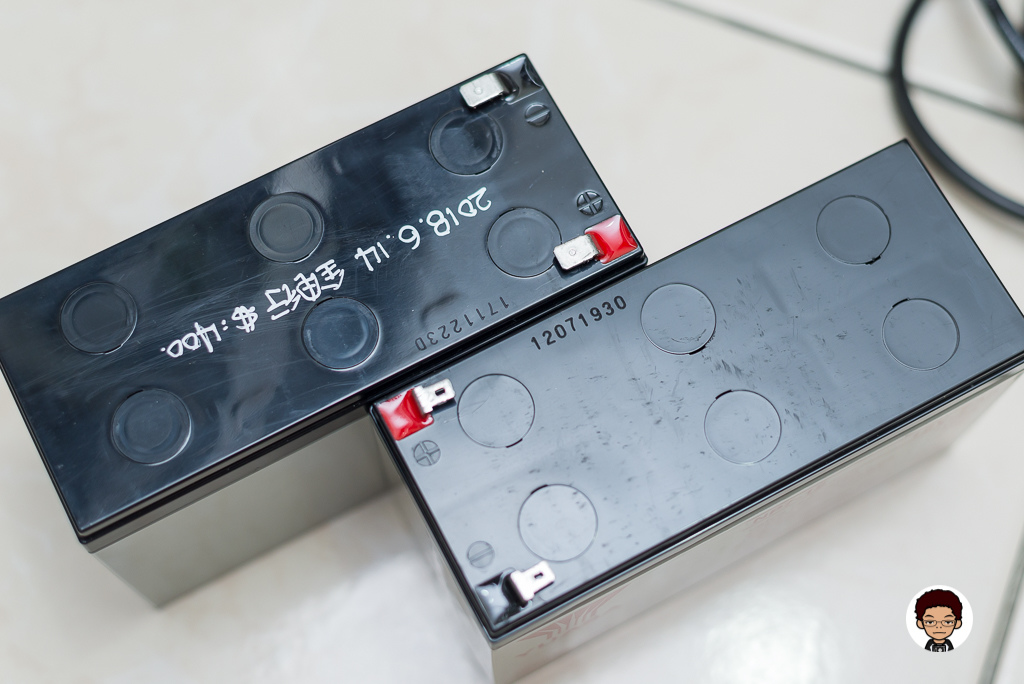

▼新電池標上日期,新舊比一比。編號有人懂嗎?西元年月日產線?
![飛瑞 A-500 -11.JPG 飛瑞 A-500 -11.JPG](https://pic.pimg.tw/x14006/1531473546-3267769762.jpg)

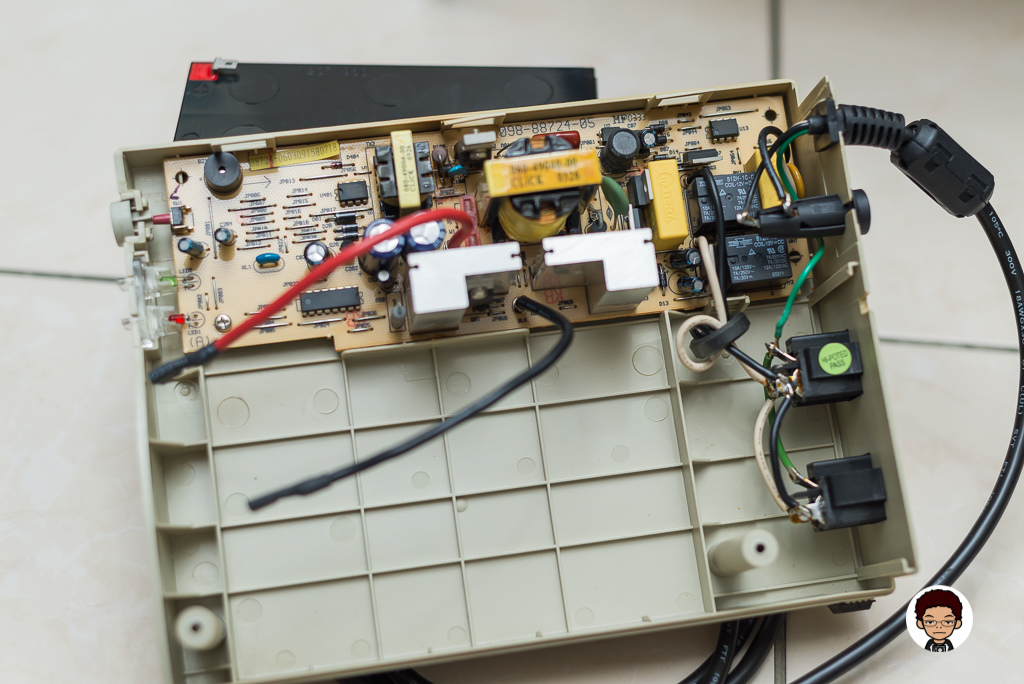

▼清潔、檢視一下機板、電容和焊點等。
![飛瑞 A-500 -12.JPG 飛瑞 A-500 -12.JPG](https://pic.pimg.tw/x14006/1531473546-3033722989.jpg)

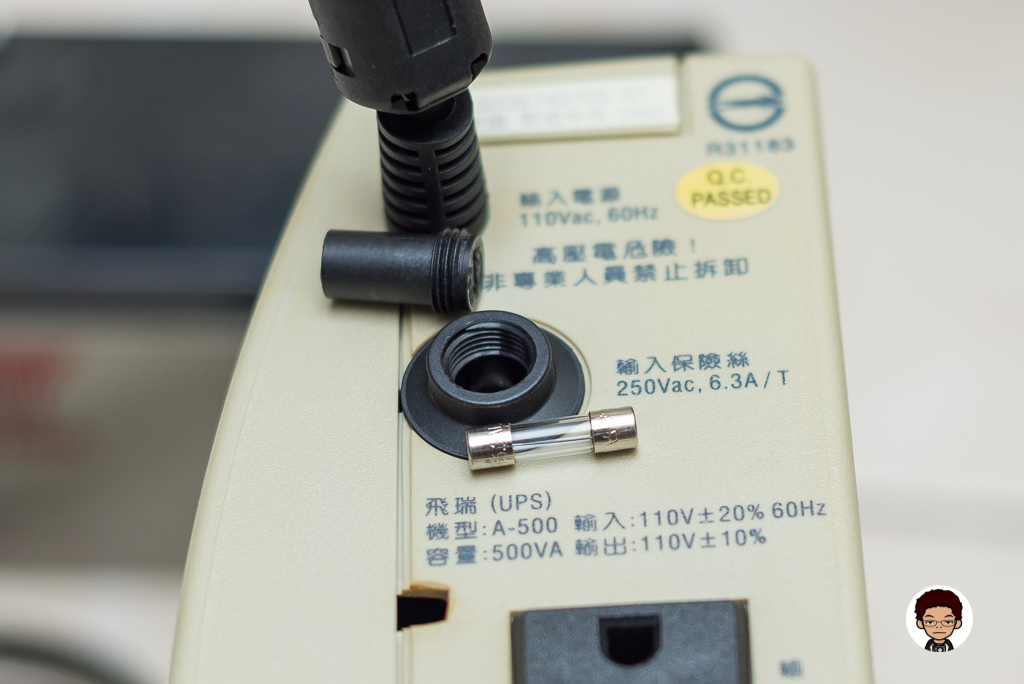

▼也順便檢查一下保險絲。
![飛瑞 A-500 -13.JPG 飛瑞 A-500 -13.JPG](https://pic.pimg.tw/x14006/1531473548-2626570129.jpg)

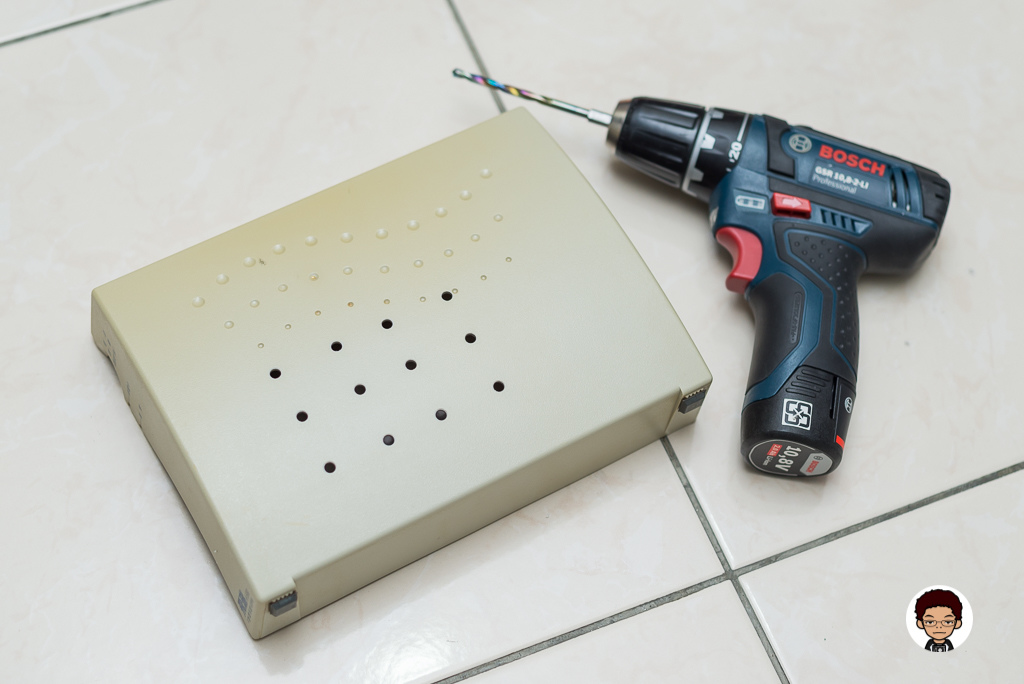

▼無聊加個工幫助散熱(我不知道外殼是因熱變黃還是因老舊變黃,但看機板有散熱鋁片,就鑽些洞吧)
![飛瑞 A-500 -14.JPG 飛瑞 A-500 -14.JPG](https://pic.pimg.tw/x14006/1531473548-2638154679.jpg)

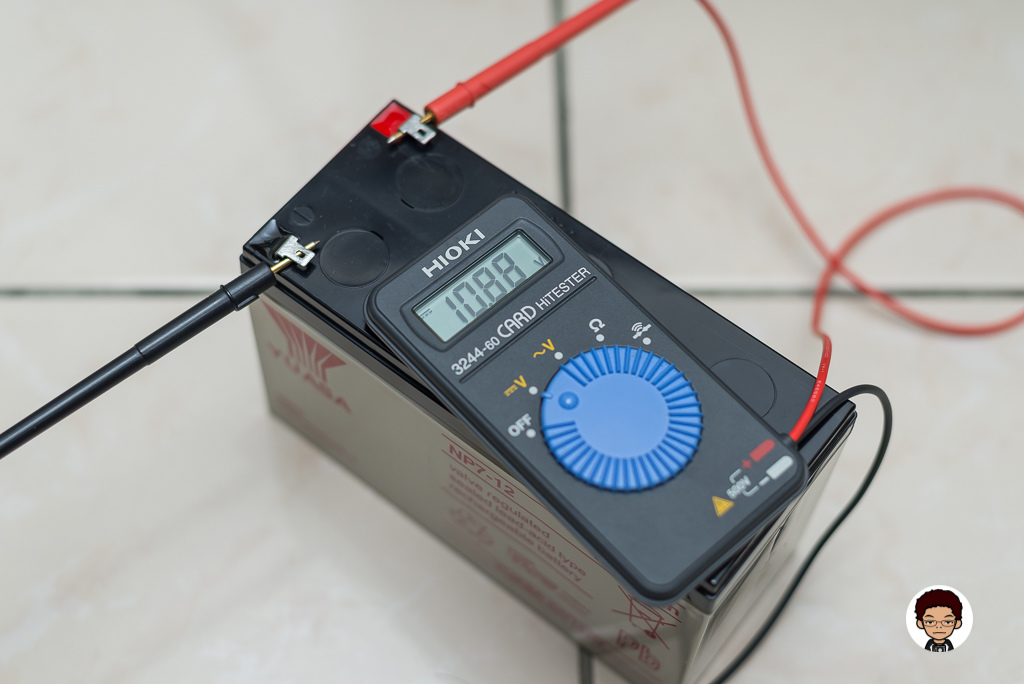

▼舊電池量一下,狀況都 OK,就真的只因那個爆掉的 Cell…
![飛瑞 A-500 -16.JPG 飛瑞 A-500 -16.JPG](https://pic.pimg.tw/x14006/1531473548-2422566479.jpg)

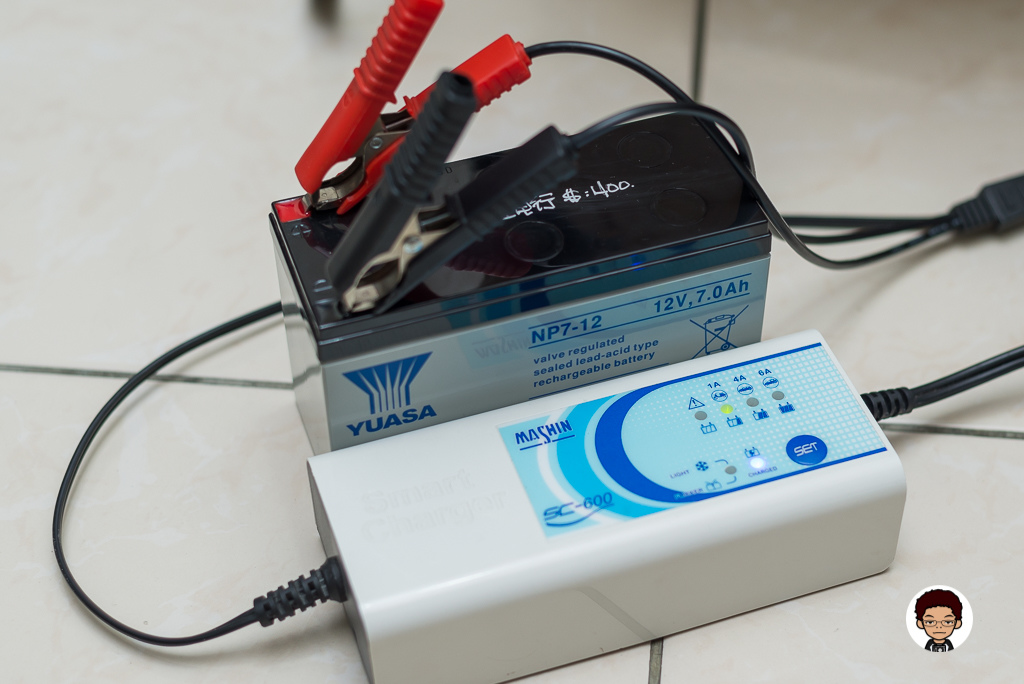

▼新電池換上前有先用車用電瓶充電器充飽(因一樣是 12V 的鉛酸電池,就當車用電池先充滿 XD)
![飛瑞 A-500 -17.JPG 飛瑞 A-500 -17.JPG](https://pic.pimg.tw/x14006/1531473548-3911143539.jpg)

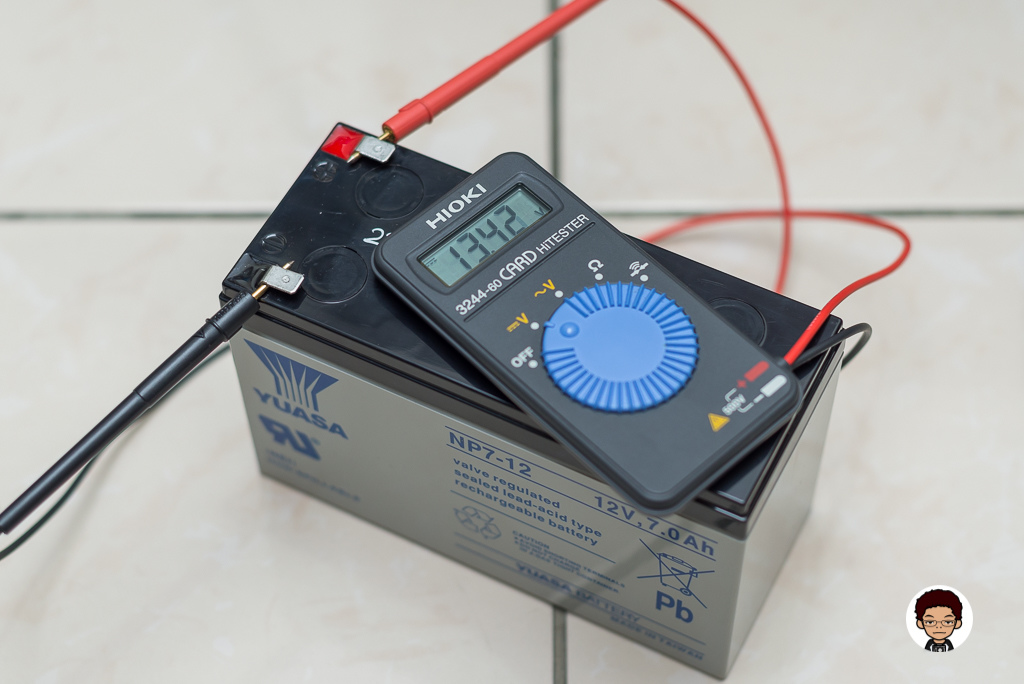

▼可能店家有充過,不用多久就滿了(車用的我是看產期,回家自行加酸泡過後充滿再用,所以我才會看電瓶上的編碼,想確認產期)
![飛瑞 A-500 -18.JPG 飛瑞 A-500 -18.JPG](https://pic.pimg.tw/x14006/1531473548-534564607.jpg)
▼換上新電瓶,接好線並撿好,再將外殼裝回就可以繼續用囉~
![飛瑞 A-500 -21.JPG 飛瑞 A-500 -21.JPG](https://pic.pimg.tw/x14006/1531473549-2813828082.jpg)
原飛瑞於 2013 年被伊頓(EATON)收購,但依然保有其產品

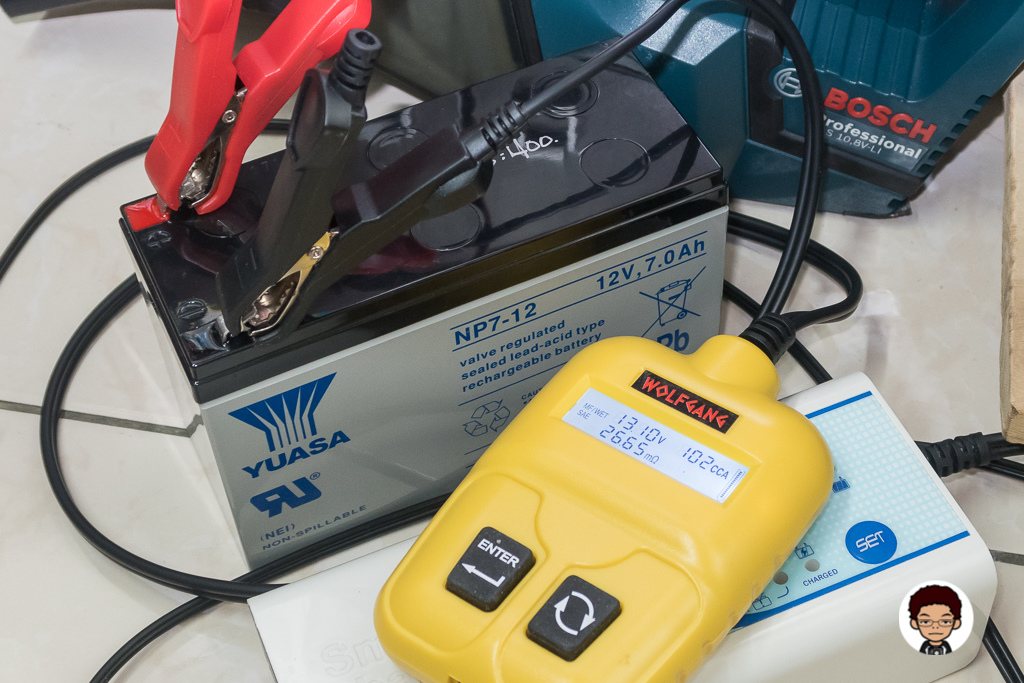

▼無聊充電後量了一下,就參考吧~
![UPS電池.jpg UPS電池.jpg](https://pic.pimg.tw/x14006/1535372794-2580982088.jpg)
